XY-5L

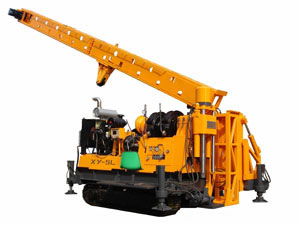

XY-5L core Drilling Rig

Breve:

XY-5L cingolata carotaggio macchina Parametri tecnici principali

Macchina di potere: Diesel Engine

Modello	4BTA3. 9-C100
	Potenza (kw)	74 (2200R / min)
Capacità di foratura:	BQ aste di perforazione	profondità di foratura	1800m
	NQ aste di perforazione	profondità di foratura	1400m
	HQ aste di perforazione	profondità di foratura	900m

Testa girevole di XY-5L Drilling Rig:

Gira la velocità del mandrino (giri / min)	In senso orario: 47,76,123,152,190,246,270,360,400,613,869,1161
	In senso antiorario: 51.163
Coppia massima di mandrino verticale (Nm)	6800 (76r / min)
Ø mandrino verticale. (mm)	93
Capacità di sollevamento (KN)	Valutazione 150
Capacità di pressione (KN)	Voto 80
Viaggio di alimentazione (mm)	800

Molinetto di XY-5L cingolata Macchina carotaggio:

Il terzo strato di capacità di sollevamento corda singola (KN)	Max 60
Il terzo strato di velocità di sollevamento corda singola (m / s)	0.79, 1.27, 1.96, 2.78, 3.71
Diametro del tamburo (mm)	300
Diametro del cavo d'acciaio (mm)	20
Capacità fune (m)	100

Sistema idraulico di XY-5L Drilling Rig:

Modello di 63SCY14-1BF pompa dell'olio (pompa a stantuffo) + SGP1A16RF (pompa ad ingranaggi)
Portata della pompa dell'olio (ml / r)	63 + 16
La pressione del sistema (MPa) 12 MPa;	25MP durante il viaggio
Viaggio Shifting cilindro dell'olio (mm)	500

Drill Torre di XY-5L cingolata Macchina carotaggio:

Torre di punta (m)	11.7
Carico di torre trapano (KN)	300
Angolo di Drill	90 ° ~ 45 °

Crawler Base di XY-5L Drilling Rig:

Capacità di carico (T)	10
Velocità di marcia (km / h)	1,5-2
Tiro massimo (Kg)	10250
Angolo di arrampicata	30 °

Corda carotaggi verricello di XY-5L cingolata Macchina carotaggio:

Forza di sollevamento di tamburo nuda	1200 kg	Pieno di corda	400kg
Velocità lineare del tamburo pieno (m / s)	2
Capacità fune per Φ5.3mm (m)	1500m
Dimensioni Trasporti (lunghezza ××) (mm)	5200 × 2180 × 2900
Dimensioni di lavoro (lunghezza ××) (mm)	4500 × 3300 × 11700
Peso totale (t)	Chi 11.5T
