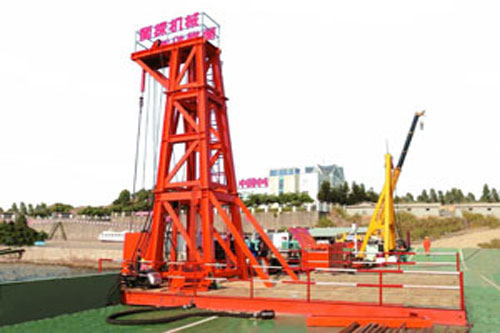

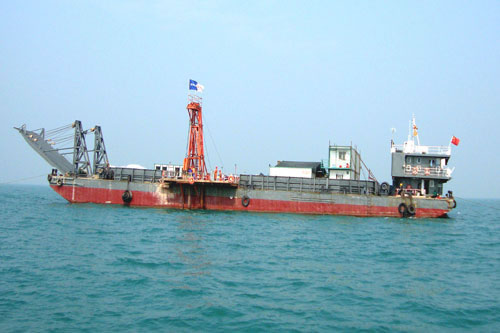

HD-500 OceaneeringProspecting Drill
1. Riassumere
THD-500 impianto di perforazione in mare aperto è un trapano auto testa superiore guidata da idraulico che è stato progettato per Oceaneering prospezione. E 'per lo più applicabile a strato perforazione quali fanghi costante, clunch, argilla sabbiosa, siltage, glutenite, roccia e così via. HD-500 Oceaneering prospezione trapano può essere utilizzato in tutte diverse tecnologie di campione noioso in tutti i tipi di stratum.
2. Parametro tecnico
1). Parametro di base
Profondità di foratura (m) (profondità dell'acqua è 100 m): 500 400 300 Diametro foro (mm): 陸 91 陸 110 陸 127 diametro del tubo in linea (mm) 陸 50 陸 73 陸 89 Foro inclinazione: 90 属
2). Praticare Responsabile HD-500 Offshore Drilling Rig
Gira la velocità di uscita (positivo e negativo) (r / min)
Turno 1 98 ~ 166; Shift 2 179 ~ 304;
Spostamento 3 344 ~ 583; Maiusc 4 626 ~ 1062
Potenza nominale di coppia massima (N.m): 6021
3). Hoist principale di HD-500 Oceaneering Prospezione Drill
Capacità di sollevamento (fune singolo primo piano) (KN): 80
Fune di sollevamento massima velocità singola (m / min): 42
Specificazione fune (mm): 陸 20
Capacità fune metallica (m): 50
4). Assistente Hoist di HD-500 Offshore Drilling Rig
Capacità di sollevamento (fune singolo primo piano) (KN): 50
Fune di sollevamento massima velocità singola (m / min): 35
Specificazione fune (mm): 陸 18
Capacità fune metallica (m): 80
5) .Coring Hoist di HD-500 Oceaneering Prospezione Drill
Capacità di sollevamento (fune singolo primo piano) (KN): 20
Fune di sollevamento massima velocità singola (m / min): 40
Specificazione fune (mm): 陸 14
Capacità fune metallica (m): 100
6) Sistema .Hydraulic di HD-500 Offshore Drilling Rig
Linea di pressione nominale principale carburante (MPa): 25
Assistente tubazione del carburante (MPa): 20
Portata (ml / r): 71 + 32 + 20
Ingresso velocità nominale (giri / min): 2200
7.1) Sistema di compensazione del moto ondoso peso Balance
Capacità compensazione del moto ondoso (KN): 25
Heave Corsa compensazione: 3 m
7.2) Peso Balance
8) Torre .Drill
Configurazione strutturale: altezza verticale (m) 9
Carico stimato (KN): 400
9) Pompa .Drilling fango
BW-250 motor
idraulicoBW-250 motor
idraulico
10). Macchina di potere
