HT-260

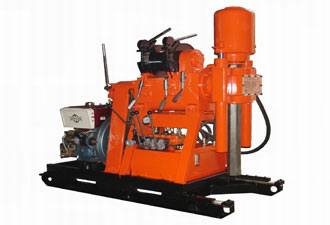

HT-260 core Drilling Rig

Descrizione:

Caratteristiche principali:

HT-260 rig tipo mandrino di foratura è indicato nella zona di montagna, perché può essere trasportato facilmente per il peso leggero ed è anche presente con un facile disassembly.
Il trapano è conveniente per manutenzione in quanto è descritto con la struttura semplice e ragionevole layout.
Macchine movimento terra perforazione HT-260 è stabile sotto l'alta velocità di perforazione per il suo movimento ed il basso centro di gravità.

Parametro

Capacità di foratura	Foratura canna Dia.	Profondità di foratura (di riferimento)
	φ42mm	320m
	φ50mm	260m
Energia	Nome	Motore diesel	Macchine elettriche
	Modello	ZS1115M / L24	Y160L-4-B3
	Potenza nominale	16.2 / 17kW	15kW
	Velocità nominale	2200R / min	1460r / min
Testa girevole	Velocità del mandrino (giri / min)	In senso orario: 68.156.252.384.583.888 Contrarotate: 39,90,145,221,335,511
	Mandrino Dia.	φ65mm (φ59 × 53 esagono asta di trivellazione)
	Max. Momento torcente	1750N.m
Meccanismo coppa	Modello	Doppio cilindro dell'olio alimentazione idraulica
	Max. Capacità di sollevamento	Rated 60kN
	Max. Forza di avanzamento	Rated 45kN
	Corsa di alimentazione	500 millimetri
Verricello	Modello	Planetario
	Single-corda di 3 strati capacità Max.hoist	22 kN
	Single-corda di 3 strati velocità Max.hoist	0,606, 2.2, 3.35 (m / s)
	Winch Dia.	φ160mm
	Calbe Acciaio Dia.	φ12mm
	Capacità fune	30m
Sistema idraulico	Modello di Olio	CBF-F418-ALP
	Cilindrata della pompa olio	18ml / r
	Pressione di esercizio nominale	12MPa
	Velocità nominale	1500r / min
Rimuovere corsa del cilindro olio	360 millimetri
Angolo di foratura	0-360 °
Dimensioni (L x W x H)	1630 × 800 × 1.530 millimetri
Peso (con motore diesel)	970kg
