XY-4L

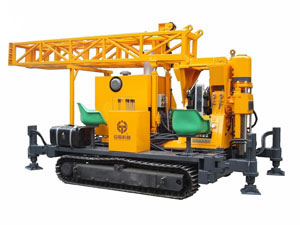

XY-4L core Drilling Rig

Descrizione:

Parametri tecnici principali

Macchina di potere:	Motore diesel R4105ZD
Potenza e velocità Ruota	56kW / 1500 giri / min
Capacità di foratura	NQ (φ70) asta di perforazione	profondità di foratura	700m
	HQ (φ89) asta di perforazione	profondità di foratura	400m
	φ42 aste di perforazione	profondità di foratura	1000m

Testa orientabile di XY-4L cingolata Drilling Rig Nucleo:

Gira la velocità del mandrino (giri / min)	In senso orario: 33, 65, 109, 165, 215, 302, 507, 766, 1002
Antiorario	36, 167
Coppia massima di mandrino verticale (Nm)	4200
Ø mandrino verticale. (mm)	φ93
Capacità di sollevamento (KN)	Voto 75
Capacità di pressione (KN)	Voto 55
Viaggio di alimentazione (mm)	600

Molinetto

Il terzo strato di capacità di sollevamento corda singola (KN)	Max 40
Il terzo strato di velocità di sollevamento corda singola (m / s)	0.72,1.2,1.82,2.38
Diametro del tamburo (mm)	φ220
Diametro del cavo d'acciaio (mm)	φ15
Capacità fune (m)	55

Sistema idraulico di XY-4L centro del diamante Drilling Rig:

Tipo di pompa dell'olio	CBTL-E430 / E410-AFH
Portata della pompa dell'olio (ml / r)	30 + 10
La pressione del sistema (MPa)	8-10
Viaggio Shifting cilindro dell'olio (mm)	460

Drill torre

Torre di punta (m)	7.5
Carico di torre trapano (KN)	90

Base Crawler

Forza di sollevamento di tamburo nudaVelocità lineare del tamburo pieno (m / s)Capacità fune6500kg

Capacità di carico (T):	4.5
Dimensione piano inferiore (L x W)	2200 x 1700
Velocità Walk (km / h)	2
Angolo di arrampicata	Corda carotaggio verricello:
800 kg pieni di corda 300 kg
2
φ4.76mm	700m		Peso della macchina con l'albero:
