GY-300A

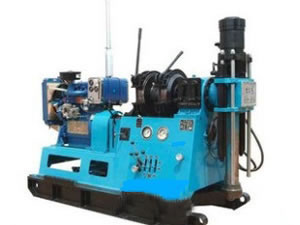

GY-300A Drill Rig.

Descrizione:

Caratteristiche:

1. velocità di rotazione della perforatrice sono in una vasta gamma (otto marce) e la distribuzione di velocità è razionale;
2. esplorazione geologica Drill Rig GY-300A è caratterizzato da una bassa velocità di rotazione e grande coppia e la vasta gamma applicabile. Può essere applicabile al grande diametro a bassa velocità di perforazione, oltre la perforazione rapida velocità;
3. Questo impianto di perforazione è di due-gear retromarce, con bassa intensità di lavoro e un funzionamento sicuro quando si tratta con l'incidente di buche;
4. Ha una grande potenza installata e viene adattato al motore diesel o motore elettrico;
5. Questo geologica Esplorazione caratteristiche perforatrice in struttura avanzata, il layout razionale, funzionamento flessibile e affidabile, ed è facile per la riparazione e la manutenzione;
6. La perforatrice è piccolo nel volume, luce nel peso, e facile da essere smontato e spostato;
7. Alimentazione corsa dell'albero verticale è 600mm, che beneficia aumentando l'efficienza di perforazione e riducendo la possibilità di trapano tubo incollaggio;
8. Stabile per lo spostamento, semplice ed affidabile per il fissaggio di perforatrice, una buona stabilità per la foratura ad alta velocità, e una grande distanza tra punta e buca;
9. Drillometer utilizza la struttura di olio di riempimento e anti-shock, con semplice valore di scala, l'indicazione precisa e lunga life.
10. Lo stantuffo mandrino idraulico è adottato, con il funzionamento di bloccaggio affidabile e privo di danneggiare il tubo di trapano di guida;

Parametri

S.N.	Voce	Parametri
1	Diametro alesaggio	93 millimetri 150 millimetri 200 millimetri 300 millimetri
	Profondità di foratura	350m 280m 220m 120m
2	Rotator	Velocità di rotazione dell'albero verticale
		Rotazione in senso orario:	58, 101, 160, 221, 234, 406, 640, 885 giri / min
		Rotazione in senso antiorario:	46, 183 giri / min
		Max. Coppia:	3000 N * m
		Alimentazione viaggio di albero verticale:	600 mm
		Max. forza edificante di albero verticale:	60 kN
		Unità forza edificante:	7.7 kN / Mpa
		Max. forza di pozzo verticale di alimentazione:	45 kN
		Unità alimentazione forzata:	5,7 kN / Mpa
3	Hoist	Diametro del tamburo:	200 mm
		Diametro fune:	14 mm
		Capacità del cesto (cinque strati):	45 m
		Sollevamento velocità (terzo strato):	0.45, 0.785, 1.24, 1.71 m / s
		Max. forza (corda singola) di sollevamento:	30 kN
4	Corsa mobile di punta:	460 mm
5	Distanza tra trapano e il foro di apertura:	260 mm
6	Pompa ad ingranaggi Olio	Modello:	CB-E25
		Spostamento nominale:	25 mL / r
		Velocità nominale:	1500 giri / min
		Pressione nominale:	16 Mpa
		Max. pressione:	20 Mpa
7	Macchina di potere
		Motore diesel	Motore elettrico
	Modello	4L68	Y180L-4
	Potenza nominale	24 kW	22 kW
	Velocità nominale	1500 giri / min	1.470 giri / min
8	Dimensione Drill (L x W x H)	2510 × 950 × 1.820 millimetri
9	Peso netto (esclusa la macchina di potere)	1300kg
