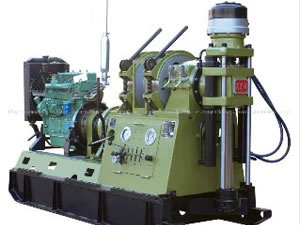

XY-4 core Drilling Rig

Introduzione:

XY-4 nucleo impianto di perforazione è adatto per la foratura diamante solido minerale e metallo duro. E 'utilizzato anche in geologia, sott'acqua esplorazione, olio superficiale strato e gas naturale nonché la ventilazione e drenaggio di miniera tunnel.
Ha struttura compatta, la disposizione ragionevole, peso leggero, ragionevole intervallo di rotazione ed è facile da smontare. Il prodotto ha vinto il premio di "alta qualità dei prodotti", conferito dal Ministero delle Geologia e risorse minerarie e provincia di Gansu, rispettivamente, nel 1987. Nel 1988, questo impianto di perforazione nucleo viene assegnato il premio d'argento da parte del Comitato di approvazione nazionale di qualità. I ​​nostri coprono aree di vendita aree interne ed esterne come l'Asia e Africa.

Componente principale:

Caratteristiche

1. L'impianto di carotaggio possiede l'alta velocità di rotazione e ragionevole gamma di velocità di rotazione. Ha una grande coppia a bassa velocità, il che lo rende adatto per la perforazione del nucleo diamante con piccolo calibro. Esso soddisfa anche i requisiti della perforazione del nucleo carburo cementato con grosso calibro e diverso drilling.
ingegneria2. La perforatrice è leggero e facile da smontare. E 'composto da 9 componenti con il più grande 218kg ponderazione, che permette molto facile da spostare e operare in montagna areas.
3. E 'semplice e ragionevole in struttura; tutti i componenti del rig carotaggio sono esposti all'esterno senza interla pping. Inoltre, è facile maintain.
4. Funziona con due velocità di inversione. Così la perforatrice è facile da affrontare e safe.
5. È stabile per essere spostata e fissata. Il suo rack è solido a basso baryceter e buona stabilità in ad alta velocità drilling.
6. dotato di metro e meno leve di comando.
7. La perforatrice e pompa di fango sono motivati ​​rispettivamente.

Parametri tecnici

Parametri di base
Foratura Profondità (m)			42m canna trapano		1000 ~ 1200m
			Verga trapano 50 millimetri		700 ~ 850m
Angolo di foratura			360 °
Dimensioni esterne (L * W * H)			2710 * 1100 * 1750 millimetri
Peso della piattaforma di perforazione (esclusivo della macchina di potere)			1750 kg
Peso della componente più			218kg
Gyrator Core Drilling Rig
Il tasso di rotolamento dell'albero verticale (quando girevole velocità della macchina di potere: 1500r / min)
Bassa velocità di rotazione in senso orario			101; 187; 267; 388 giri / min
Ad alta velocità			311; 574; 819 1191 giri / min
Bassa velocità di rotazione antiorario			83 giri / min
Ad alta velocità			251 giri / min
Quando girevole velocità della macchina di potere: 1500r / min
Bassa velocità di rotazione in senso orario			135; 250; 355; 517 giri / min
Ad alta velocità			415; 765; 1090; 1588 giri / min
Bassa velocità di rotazione antiorario			110 giri / min
Ad alta velocità			338 giri / min
Corsa asta			600 millimetri
Max. forza di sollevamento			80000 Newton
Max. stress			60000 Newton
Momento torcente			Quando la potenza della macchina di potere è 40 cavalli, la velocità di rotazione è 1500r / min 2640; 1410; 980; 660Newton / m. 830; 440; 300; 200Newton / m
Diametro del foro mandrino			68 mm
Verricello: quando la potenza del motore diesel è 40 cavalli, la velocità di rotazione è 1500r / min
Potenza di sollevamento (corda singola)			30000; 16000; 11000; 7700Newton
Velocità di sollevamento (il terzo strato)			0,82; 1,51; 2.16; 3.15m / s
quando la potenza del motore diesel è 60 cavalli, la velocità di rotazione è 2000r / min
Potenza di sollevamento (corda singola))			33000; 17800; 12450; 8600 Newton
Potenza di sollevamento (corda singola)			1,09; 2.02; 2.89; 4.18 m / s
Diametro di corda			16 millimetri
Drum Capacità			90m
Diametro Reel			285 millimetri
Diametro di valvola del freno			490 millimetri
del nastro freno			120 millimetri
Shifter Core Drilling Rig
Corsa del cilindro Olio			460 millimetri
Pompa dell'olio
Volume di uscita			20mm / r
Velocità di rotazione			1500r / min
Pressione lavorativa			20MPa
Pressione Max			25MPa
Trapano elettrico di questo Rig carotaggio
Nome	Tipo	Energia		Velocità di rotazione	Il peso
Motore	Y200L-4	30kW		1470r / min	260 kg
Motore diesel	ZH4100G43	31kW		1500r / min	350 kg
