GY-100

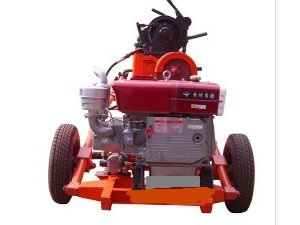

GY-100 Ingegneria Drill Rig

Descrizione:

Caratteristica:

1. Questo impianto di perforazione carotaggio ha una vasta gamma di speed.
rotativo2. Bassa velocità di rotazione e grande coppia di torsione sono utilizzati per il campionamento e la pila rig construction.
3. L'argano è di tipo combinato che rende la sua struttura avanzata e buon impatto resistance.
4. Con l'apertura della clinostat, è facile da sollevare e abbassare il trapano entro 400 millimetri di diametro directly.
5. La torre di trivellazione della piattaforma carotaggio può essere scale-tower o 4 gambe torre di acciaio, e il modulo di carico può essere slittamento stile o trascinare-hang style.
6. Alimentando la pressione dell'olio, è facile da usare e forare con alta efficiency.
7. Compatto, piccolo e leggero rende più conveniente per disintegrarsi e spostare.

Figure tecniche

Parametri di base di Ingegneria Drill Rig
Foratura Profondità	150m 100m 20m
Foratura Diametro foro	46 millimetri 76 millimetri 300 millimetri
Trapano diametro del tubo	42 millimetri
Peso lordo della macchina di perforazione	450kg
Dimensioni L x W x H	1.580 × 1.080 × 1.200 millimetri
Piatto girevole di Ingegneria Drill Rig
Velocità di rotazione	48 100 200 350 650 giri / min
Coppia massima	2000N * m
Massima revisione cilindro Driving Force	20,000N
Massima revisione cilindro Forza di sollevamento	30,000N
Lifer per l'Ingegneria Drill Rig
Capacità di sollevamento singolo tubo, a bassa velocità	15,000N
Bobina Velocità linea	0.32 0.66 1.24 2.58 m / s
Bobina Diametro	140 mm
Corda Diametro	11 mm
Capacità corda	24 m
torre di perforazione
tipo	Scalinata Torre (o del tubo d'acciaio quadripode)
	6m
motore
tipo	Changzhou ZS1100 Diesel
potenza nominale	11kW (15HP)
Peso di Ingegneria Drill Rig	150kg
